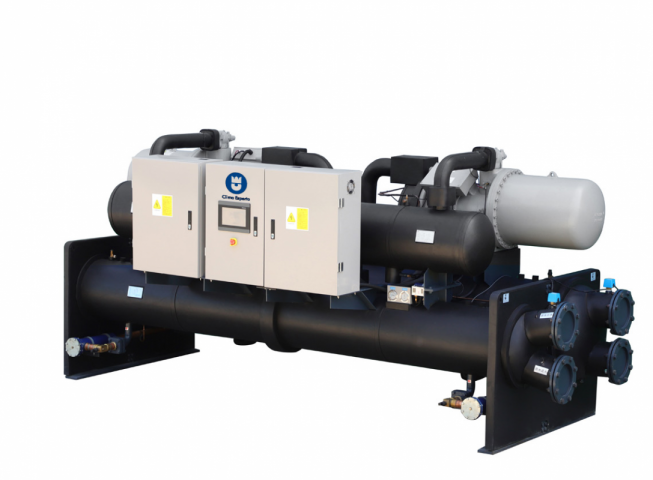

Чиллеры с водяным охлаждением с винтовыми компрессорами

Чиллеры с водяным охлаждением с винтовыми компрессорами

Винтовые чиллеры Clima Esperto с водяным охлаждением — машины большой производительности от 358 до 2011 кВт для промышленных предприятий, крупных торговых и офисных комплексов.

Выпускаются в двух исполнениях: серия C — только охлаждение, серия H — с тепловым насосом для работы на охлаждение и нагрев.

Конструкция

Панели и опорная рама изготовлены из оцинкованной стали, окрашенной полиэфирной порошковой краской, что обеспечивает полную устойчивость к воздействию атмосферных факторов.

Компрессор. Высокоэффективные компрессоры со смазкой с обратным возвратом масла и резиновыми виброгасителями. Термозащита от перегрузки, реле последовательности фаз и нагреватель картера встроены для повышения надёжности и производительности.

Вентиляторы конденсатора. Осевые с внешним ротором, трёхфазные двигатели с прямым приводом, низкий уровень шума, 8 полюсов, степень защиты IP54, защитная решётка.

Электрическая панель. Контакторы компрессора и двигателя вентилятора, защитные выключатели, реле последовательности фаз и микропроцессор с дисплеем. Автоматический мониторинг работы снижает затраты на техническое обслуживание.

Теплообменники. Кожухотрубные испаритель и конденсатор с заводской теплоизоляцией.

Компрессор. Полугерметичный винтовой, хладагент R134a, один-три компрессора в зависимости от типоразмера.

Дополнительные опции

  • J — датчик протока
  • G — гидромодуль
  • M — подключение к системе управления зданием (BMS)
  • T — внешние панели из нержавеющей стали
  • X — рекуперация тепла
  • U — в виде сплит-системы
  • I — компрессор с инвертором постоянного тока
  • F — вентилятор с инвертором постоянного тока
  • C — только холод, H — с тепловым насосом

Расшифровка маркировки

CE CWW 368 C

  • CE — Clima Esperto
  • CWW — винтовой чиллер с водяным охлаждением
  • Число — холодопроизводительность, кВт
  • Последняя буква — дополнительные опции или исполнение

Скачать каталог

  • Модели
  • Характеристики
  • Особенности
Модели


Холодопроизводительность, кВт
Потребляемая мощность (охл.), кВт
Тепловая мощность, кВт
Потребляемая мощность (нагрев), кВт
Тип компрессора
Компрессоров, шт.
Источник питания
Хладагент
Заправка фреона, кг
Испаритель / конденсатор
Расход воды исп. (охл.), м³/ч
Расход воды исп. (нагрев), м³/ч
Размер трубы, мм
Длина, мм
Ширина, мм
Высота, мм
Вес нетто, кг

Тепловой насос (серия H)

CECWW358H CECWW418H CECWW445H CECWW515H CECWW614H CECWW704H CECWW716H CECWW836H CECWW880H CECWW1020H CECWW1228H CECWW1408H
357,9 417,8 445 514,9 614,2 704,2 715,8 835,6 880 1019,8 1228,4 1408,4
57,9 65,0 71,3 80,8 94,2 109,0 115,8 130,0 140,6 159,6 188,4 218,0
374,7 439,1 459,6 530,2 636,1 730,6 749,4 878,2 919,2 1060,4 1272,2 1461,2
78,4 93,3 95,3 108,1 127,6 147,6 156,8 186,6 190,6 216,2 255,2 295,2
Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой
1 1 1 1 1 1 2 2 2 2 2 2
380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц
R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a
120 120 130 150 180 200 200 250 250 300 350 400
Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный
62 72 77 89 106 121 123 144 151 175 211 242
37 43 46 53 63 73 77 90 95 109 131 151
100 100 100 125 125 125 150 150 150 200 200 200
3095 3095 3095 3105 3105 3105 4430 4430 4430 4430 4800 4800
1330 1330 1330 1506 1506 1506 1431 1431 1615 1615 1665 1665
1750 1750 1750 1861 1861 1861 1845 1845 2055 2055 2100 2100
4300 4500 4800 5000 5200 5500 6300 6600 6700 7000 7500 7800
  • Производительность 358–2011 кВт — для крупных объектов.
  • Две серии: только охлаждение (C) и тепловой насос (H).
  • Полугерметичные винтовые компрессоры, хладагент R134a.
  • Кожухотрубные испаритель и конденсатор.
  • Водяное охлаждение: высокая эффективность, низкий уровень шума.
  • Микропроцессорное управление с автоматическим мониторингом.
  • До трёх независимых контуров хладагента.
  • Модели
  • Характеристики
  • Особенности
Модели


Холодопроизводительность, кВт
Потребляемая мощность, кВт
Тип компрессора
Компрессоров, шт.
Источник питания
Хладагент
Заправка фреона, кг
Испаритель / конденсатор
Расход воды испарителя, м³/ч
Труба испарителя, мм
Расход воды конденсатора, м³/ч
Труба конденсатора, мм
Длина, мм
Ширина, мм
Высота, мм
Вес нетто, кг

Только охлаждение (серия C)

CECWW368C CECWW403C CECWW457C CECWW527C CECWW587C CECWW689C CECWW736C CECWW806C CECWW867C CECWW914C CECWW1059C CECWW1175C CECWW1225C CECWW1377C CECWW1451C CECWW1589C CECWW1736C CECWW2011C
367,8 402,8 456,8 527,4 587,4 688,5 735,6 805,6 867,1 913,5 1059 1174,7 1224,7 1377 1451,4 1589,4 1735,8 2010,5
70,5 75,9 84,8 97,9 108,4 125,5 141,0 151,8 160,4 169,6 195,8 209,1 218,0 244,8 258,8 283,5 309,3 357,6
Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой
1 1 1 1 1 1 2 2 2 2 2 2 2 2 3 3 3 3
380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц
R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a
100 100 100 100 120 120 170 170 170 170 220 220 250 250 500 550 550 600
Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный
63 69 79 91 101 118 127 139 149 157 182 202 211 237 250 273 299 346
100 100 100 125 125 125 150 150 150 150 150 200 200 200 200 200 200 250
79 87 98 113 126 148 158 173 186 196 228 253 263 296 312 342 373 432
100 100 100 125 125 125 150 150 150 150 150 200 200 200 200 200 200 250
3030 3030 3030 3030 3030 3110 4029 4029 4176 4176 4142 4397 4397 4397 4693 4750 4750 4830
1300 1300 1300 1420 1420 1440 1430 1430 1561 1561 1561 1691 1691 1691 2211 2211 2211 2330
1780 1780 1800 1920 1920 1950 1817 1817 1879 1897 1897 2115 2115 2115 2166 2230 2230 2230
3400 3600 3700 3800 3900 4200 5500 5700 6100 6200 6900 7300 7400 7600 12400 12600 12800 14000
  • Производительность 358–2011 кВт — для крупных объектов.
  • Две серии: только охлаждение (C) и тепловой насос (H).
  • Полугерметичные винтовые компрессоры, хладагент R134a.
  • Кожухотрубные испаритель и конденсатор.
  • Водяное охлаждение: высокая эффективность, низкий уровень шума.
  • Микропроцессорное управление с автоматическим мониторингом.
  • До трёх независимых контуров хладагента.
