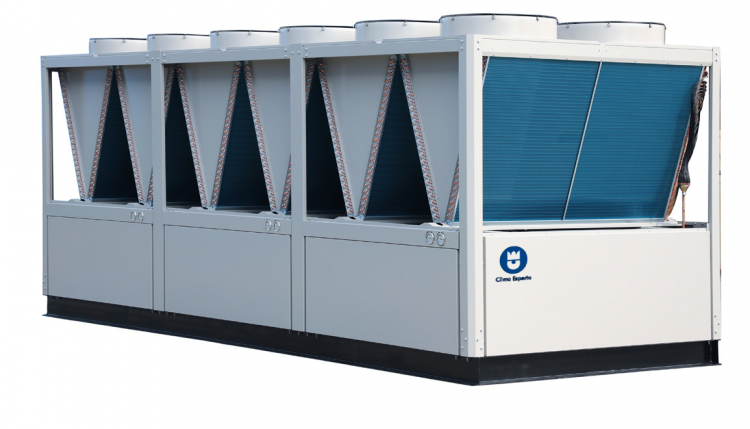

Чиллеры с воздушным охлаждением с винтовыми компрессорами

Чиллеры с воздушным охлаждением с винтовыми компрессорами

Винтовые чиллеры Clima Esperto с воздушным охлаждением — холодильные машины большой производительности от 320 до 1320 кВт для промышленных объектов, торговых центров, бизнес-центров и технологических процессов.

Полугерметичные винтовые компрессоры и хладагент R134a обеспечивают высокую эффективность и надёжность при круглогодичной работе.

Конструкция

Панели и опорная рама изготовлены из оцинкованной стали, окрашенной полиэфирной порошковой краской, что обеспечивает полную устойчивость к воздействию атмосферных факторов.

Компрессор. Высокоэффективные компрессоры со смазкой с обратным возвратом масла и резиновыми виброгасителями. Термозащита от перегрузки, реле последовательности фаз и нагреватель картера встроены для повышения надёжности и производительности.

Вентиляторы конденсатора. Осевые с внешним ротором, трёхфазные двигатели с прямым приводом, низкий уровень шума, 8 полюсов, степень защиты IP54, защитная решётка.

Электрическая панель. Контакторы компрессора и двигателя вентилятора, защитные выключатели, реле последовательности фаз и микропроцессор с дисплеем. Автоматический мониторинг работы снижает затраты на техническое обслуживание.

Испаритель. Кожухотрубный теплообменник с заводской теплоизоляцией.

Конденсатор. Медные трубки с алюминиевым оребрением, антикоррозионная защита.

Дополнительные опции

  • J — датчик протока
  • G — гидромодуль
  • M — подключение к системе управления зданием (BMS)
  • T — внешние панели из нержавеющей стали
  • X — рекуперация тепла
  • U — в виде сплит-системы
  • I — компрессор с инвертором постоянного тока
  • F — вентилятор с инвертором постоянного тока
  • C — только холод, H — с тепловым насосом

Расшифровка маркировки

CE CWA 320 O

  • CE — Clima Esperto
  • CWA — винтовой чиллер с воздушным охлаждением
  • Число — холодопроизводительность, кВт
  • Последняя буква — дополнительные опции или исполнение
Гарантия
Гарантия
  • Модели
  • Характеристики
  • Особенности
Модели

Модель CECWA320 CECWA420 CECWA500 CECWA660 CECWA744 CECWA822 CECWA1000 CECWA1160 CECWA1320
Источник питания 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц
Холодопроизводительность, кВт 320 420 500 660 744 822 1000 1160 1320
Потребляемая мощность (охл.), кВт 90 122,4 134,3 186,0 212,8 224,6 268,6 320,3 371,9
Тепловая мощность, кВт 315 420 500 634 739 817 1000 1134 1268
Потребляемая мощность (нагрев), кВт 87,9 122,4 139,1 175,7 210,3 227,0 278,2 314,8 351,4
Контуров / компрессоров 1 1 1 2 2 2 2 3 3
Тип компрессора Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой Полугерметичный винтовой
Хладагент R134a R134a R134a R134a R134a R134a R134a R134a R134a
Вентиляторов, шт. 6 8 10 12 14 16 20 22 24
Мощность вентиляторов, кВт 10,3 13,7 17,2 20,3 24,0 27,5 34,4 37,5 40,6
Расход воздуха, л/с 27660 36112 45139 54168 63772 72799 90278 99307 108336
Тип испарителя Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный Кожухотрубный
Падение давления воды, кПа 21,6 23,0 23,3 25,8 29,3 21,6 23,3 25,8 25,8
Расход воды, л/с 15,3 20,1 23,8 31,4 35,4 39,1 47,6 55,2 62,8
Водопровод Ø150 Ø150 Ø150 Ø150 Ø150 Ø150×2 Ø150×2 Ø150×2 Ø150×2
Длина, мм 3830 4800 6000 7190 8380 9820 11990 13180 14380
Ширина, мм 2250 2250 2250 2250 2250 2250 2250 2250 2250
Высота, мм 2317 2317 2317 2317 2317 2317 2317 2317 2317
Вес нетто, кг 3953 5366 5783 7486 8919 9736 11566 13269 14972
Уровень шума, дБ(А) 78 80 83 79 81 81 82 84 84
  • Полугерметичные винтовые компрессоры — высокая эффективность и ресурс.
  • Производительность от 320 до 1320 кВт, один-три независимых контура хладагента.
  • Хладагент R134a.
  • Кожухотрубный испаритель с заводской теплоизоляцией.
  • Осевые вентиляторы с прямым приводом, степень защиты IP54.
  • Микропроцессорное управление с автоматическим мониторингом.
  • Погодоустойчивое покрытие панелей и опорной рамы.
