Мини чиллеры

Мини чиллеры

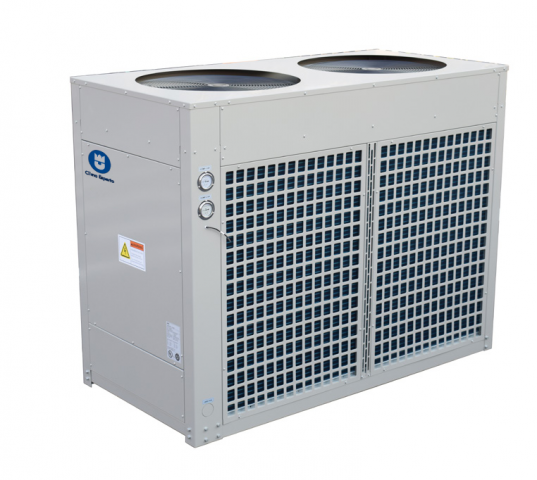

Мини-чиллеры Clima Esperto воздушного охлаждения — компактные холодильные машины для объектов малой и средней мощности: офисов, магазинов, кафе, небольших производств и технологических процессов.

Доступны в двух линейках: стандартной со спиральным компрессором и инверторной со встроенным водяным насосом и компрессором постоянного тока — с более высокой эффективностью при частичной нагрузке.

Конструкция

Панели и опорная рама изготовлены из оцинкованной стали, окрашенной полиэфирной порошковой краской, что обеспечивает полную устойчивость к воздействию атмосферных факторов.

Компрессор. Высокоэффективные компрессоры со смазкой с обратным возвратом масла и резиновыми виброгасителями. Термозащита от перегрузки, реле последовательности фаз и нагреватель картера встроены для повышения надёжности и производительности.

Вентиляторы конденсатора. Осевые с внешним ротором, трёхфазные двигатели с прямым приводом, низкий уровень шума, 8 полюсов, степень защиты IP54, защитная решётка.

Электрическая панель. Контакторы компрессора и двигателя вентилятора, защитные выключатели, реле последовательности фаз и микропроцессор с дисплеем. Автоматический мониторинг работы снижает затраты на техническое обслуживание.

Испаритель. Высокоэффективный пластинчатый теплообменник, теплоизолированный на заводе гибким материалом с закрытыми порами.

Конденсатор. Бесшовные медные трубки с внутренней резьбой, механически срощенные с гидрофильным алюминиевым оребрением Blue Fin.

Гидравлический контур. Изготовлен из оцинкованной трубы, оснащён соединением для слива воды из теплообменника и фланцевыми гидравлическими соединениями.

Дополнительные опции

  • J — датчик протока
  • G — гидромодуль
  • M — подключение к системе управления зданием (BMS)
  • T — внешние панели из нержавеющей стали
  • X — рекуперация тепла
  • U — в виде сплит-системы
  • I — компрессор с инвертором постоянного тока
  • F — вентилятор с инвертором постоянного тока
  • C — только холод, H — с тепловым насосом

Расшифровка маркировки

CE CS 9 O

  • CE — Clima Esperto
  • CS — мини-чиллер
  • Число — холодопроизводительность, кВт
  • Последняя буква — дополнительные опции или исполнение
Размер: 2.95 Mб (pdf)
Гарантия
Гарантия
  • Модели
  • Характеристики
  • Особенности
Модели


Инверторная линейка со встроенным насосом

Модель CECS9I CECS11I CECS14I CECS16I CECS18I CECS20I CECS22I CECS25I CECS28I CECS32I
Холодопроизводительность, кВт 9 11 13,5 16 18 20 22 25 28 32
Теплопроизводительность, кВт 10 12 14,5 17,5 20 22 24 27 30 34
Мощность при охлаждении, кВт 2,73 3,43 4,46 5,07 5,81 6,57 7,50 7,65 9,05 10,76
Мощность при нагреве, кВт 2,86 3,57 4,68 5,22 6,06 6,80 7,53 8,36 9,81 11,57
EER (охлаждение) 3,30 3,21 2,91 3,16 3,10 3,04 2,93 3,27 3,09 2,97
COP (нагрев) 3,50 3,36 3,10 3,35 3,30 3,23 3,19 3,23 3,06 2,94
IPLV 4,9 4,7 4,4 4,6 4,52 4,44 4,2 4,8 4,55 4,45
Источник питания 220 В / 1Ф / 50 Гц 220 В / 1Ф / 50 Гц 220 В / 1Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц
Тип компрессора Инверторный, постоянного тока Инверторный, постоянного тока Инверторный, постоянного тока Инверторный, постоянного тока Инверторный, постоянного тока Инверторный, постоянного тока Инверторный, постоянного тока Инверторный, постоянного тока Инверторный, постоянного тока Инверторный, постоянного тока
Хладагент R410a R410a R410a R410a R410a R410a R410a R410a R410a R410a
Вентиляторов, шт. 1 1 1 2 2 2 2 2 2 2
Мощность вентилятора, кВт 0,1 0,1 0,1 0,1 0,1 0,1 0,7 0,7 0,7 0,7
Мощность водяного насоса, кВт 0,37 0,37 0,37 0,37 0,37 0,75 0,75 0,75 0,75 0,75
Тип испарителя Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник
Расход воды, м³/ч 1,55 1,89 2,32 2,75 3,1 3,44 3,78 4,3 4,82 5,51
Падение давления, кПа 17 19 22 24 27 31 27 30 30 33
Напор насоса, м 14 13 17 15 14 21 20 19 17 20
Водяные соединения 1” 1” 1” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/4”
Размер Д×Ш×В, мм 1000×400×1010 1000×400×1010 1000×400×1010 1000×400×1370 1000×400×1370 1000×400×1370 1000×400×1370 1000×400×1570 1000×400×1570 1000×400×1570
Вес нетто, кг 110 110 111 146 146 148 150 190 192 195
  • Компактная конструкция для объектов малой и средней мощности.
  • Две линейки: стандартная со спиральным компрессором и инверторная со встроенным водяным насосом.
  • Пластинчатый испаритель с заводской теплоизоляцией.
  • Конденсатор с гидрофильным оребрением Blue Fin.
  • Осевые вентиляторы с прямым приводом, степень защиты IP54, низкий уровень шума.
  • Микропроцессорное управление с дисплеем и автоматическим мониторингом работы.
  • Панели и рама из оцинкованной стали с полиэфирным порошковым покрытием.
  • Модели
  • Характеристики
  • Особенности
Модели


Стандартная линейка

Модель CECS12 CECS14 CECS21 CECS25 CECS30 CECS35 CECS40 CECS50
Холодопроизводительность, кВт 12 14 21 25 30 35 40 50
Теплопроизводительность, кВт 13,8 16,5 24 27,5 33 38,4 46 56
Потребляемая мощность, кВт 4,27 5,13 7,09 8,61 10,05 11,62 13,66 17,58
Источник питания 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц 380–415 В / 3Ф / 50 Гц
Тип компрессора Герметичный спиральный Герметичный спиральный Герметичный спиральный Герметичный спиральный Герметичный спиральный Герметичный спиральный Герметичный спиральный Герметичный спиральный
Компрессоров, шт. 1 1 1 1 1 1 1 2
Входная мощность, кВт 4,27 4,65 6,54 8,06 9,3 10,52 12,56 16,08
Рабочий ток, А 7,5 8,32 12,52 14,04 16,64 20,06 24,02 29,58
Осевых вентиляторов, шт. 2 2 1 1 1 2 2 2
Хладагент R410a R410a R410a R410a R410a R410a R410a R410a
Тип испарителя Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник
Расход воды, м³/ч 2,1 2,4 3,4 4,3 4,8 6,2 6,9 8,6
Падение давления воды, кПа 33 36 36 38 42 50 52 52
Водяные соединения DN25 DN25 DN32 DN32 DN32 DN32 DN32 DN40
Длина, мм 1250 1250 1600 1600 1600 2000 2000 2000
Ширина, мм 450 450 940 940 940 900 900 900
Высота, мм 1180 1180 1180 1180 1180 1180 1180 1180
Вес нетто, кг 150 180 282 310 339 410 470 520
Уровень шума, дБ(А) 60 64 64 66 68 70 70 70
  • Компактная конструкция для объектов малой и средней мощности.
  • Две линейки: стандартная со спиральным компрессором и инверторная со встроенным водяным насосом.
  • Пластинчатый испаритель с заводской теплоизоляцией.
  • Конденсатор с гидрофильным оребрением Blue Fin.
  • Осевые вентиляторы с прямым приводом, степень защиты IP54, низкий уровень шума.
  • Микропроцессорное управление с дисплеем и автоматическим мониторингом работы.
  • Панели и рама из оцинкованной стали с полиэфирным порошковым покрытием.
